窑胴体热像仪
    • 窑胴体热像仪
  • 产品信息

窑胴体热像仪

随着固废处理工艺的快速发展,回转窑作为危废生产线的核心生产设备,对其工艺状况进行全面监控显得尤为重要。回转窑是一个高温设备,内部温度高达1450,正常状况下表面也有100400多度,窑内部衬有一层约220mm厚的耐火材料,表面有2030mm厚的钢板保护层。窑在运转时内部耐火材料会逐渐被侵蚀,有时甚至会脱落,一旦当耐火材料侵蚀到一定程度或脱落时,表面的钢板保护层温度会迅速升高,如不及时处理,钢板会软化熔蚀,甚至造成大事故,因此对窑表面温度进行实时监测是必须的。

目前对于这些窑长在15左右的回转窑(更长可用双热像),性价比高的方式是用焦平面热像仪。该系统应能实时自动测量窑胴体的热分布状态,并生成直观图像,实现365x24小时实时显示热分布图像,并自动捕捉Max和Min温度点,还能发现周边电器及车间其它物件温度变化,精准定位异常升温点,实现早期预警,帮助值班人员快速抑制险情的发生。热成像信息应实时传输到控制室,并经本系统配套的后台系统处理,随时向值班人员提供煤仓温度变化信息,以方便值班人员进行相应处理。从热成像仪到控制室之间的信号传输要求采用光缆传输。



红外测温理论基础

     红外线是一种电磁波,位于可见光红光外端,在-273℃ 以上的物体都辐射红外能量,是红外测温技术的基础。

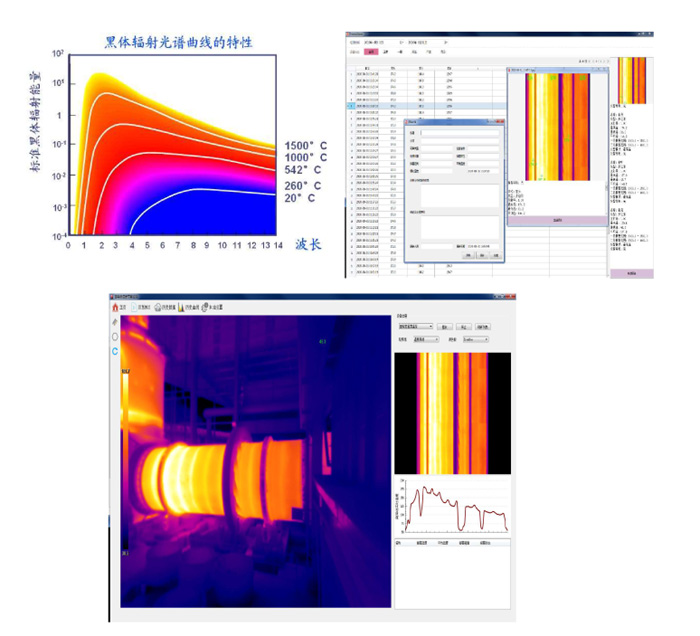

  在同一波长下,不同温度辐射的能量是不同的,温度越高辐射的能量越强,不同温度的辐射曲线永不会相交,利用此特性测量同一波长下的红外能量强度,即可测出该物体的温度,选择不同波长,其测温范围和精度是不同的。从图一可以看出短波段测量高温精度高,而长波段测量低温的精度高。

红外热像仪是一种将温度场成像的光电仪器。它能接收一定的视场范围内物体发射的红外线,并将信号经数字化处理后由计算机进行图像处理、数值运算等,实现多种显示功能。竖炉内物料发出的红外线辐射经过光学镜头会聚在红外焦平面探测器上,并将红外辐射信号转换成微弱的电信号,再经放大以及数据处理等工作,将料面的温度分布图在监示器上显示出来。热像仪主要分为有二个系列,参数如下:

红外参数

M64系列                                          M38系列

成像性能


像素

640×512

384x288

探测器类型

非制冷氧化钒   VOx 焦平面探测器

像间距

12µm

17µm

视场角/焦距

100°x 79°/3.4mm                       94°x 73°/3.4mm


58.9°x 48.6°/6.8mm                     51.3°x 39.6°/6.8mm


22.9°x 18.4°/19mm                         19.5°x   14.7°/19mm


17.5°x 14.0°/25mm                         14.9°x   11.2°/25mm

调焦方式

定焦(可选配自动调焦)

热灵敏度NETD

60mK@30℃,50Hz

帧频

25/50Hz

测温性能

测温范围

-20 ~ 600℃

精度

量程 ±2% 或   ±2℃

距离修正

发射率

全局目标参数,单个目标,0.1-1.0   可调

大气修正

背景温度

自动 / 手动

温度修正

手动

图像处理功能

高/低温自动捕捉

可移动点

10 个以上

多个可移动区域

10 个以上

等温线/线温度

鼠标测温

温度报警

报警输出
