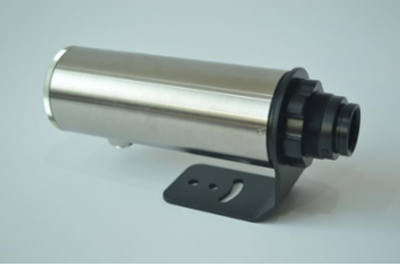

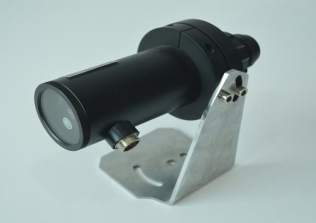

可视双色测温仪
    • 可视双色测温仪
    • 可视双色测温仪
  • 产品信息

        系列测温仪使用双色比值技术测量目标的温度。双色比值技术摆脱了对绝对能量测量的依赖,在下列条件下可进行有效的测量:

目标被部分遮挡。

被测目标小于测温仪测量视场。

双色测温的另一个优点是,测量结果靠近测量视场中的最高温度,而不是平均温度。双色测温仪可以安装的更远,即使目标已不能充满测量市场。这样就不会强迫您由于目标大小和距离系数的原因,将测温仪安装在特定的距离上。

  本红外测温仪,具有目视光学瞄准系统,大观察视场,焦距可调节。高精度、高重复性的测温仪接收目标的热辐射,并将其转换为可测量的电信号。

本红外测温仪提供420mA电流输出,可以方便地安装在多种应用场合,特别适合于需要长距离、较强干扰的工业环境的安装。

本红外测温仪具备现场发射率调节功能,方便用户针对不同的被测目标进行现场修正,提高测量结果的有效性,真实性。

   光路图

松开测温仪前端的锁紧顶丝,用户可以前后拉动黑色的调焦透镜组,使得被测物体在瞄准视场中清晰成像。此时的测温仪在测量目标处的测量尺寸最小。

假定此时测量距离为L,测温仪在此距离上的测量直径为M=L/距离系数。

如果测量距离L4.8米,测温仪距离系数为120:1,测温仪测量直径则为40毫米。

下面的光路图表明了测温仪在其他测量点的测量直径。



探头可以通过安装螺母(标配)安装到安装支架上。不同的安装支架可以使传感头的调节更加方便,安装支架可以作为附件订购。在调整被测目标与传感头时必须确保光路无遮挡。

  左图视频输出型:     彩色CCD成像


型号

SC-MR6014

SC-MR7018

SC-MR1030

测温范围

600℃~1400℃

700℃~1800℃

1000℃~3000℃

探测器

Si/Si(叠层硅)

工作波长

波长1:(0.85~1.1)μm                波长 2:0.95μm

主要应用

热轧、线棒材、金属锻造、铸造、感应加热、溶化的玻璃、水泥窑、半导体

距离系数

80:1

100:1

100:1或200:1

测量距离

0.35m至无穷远可调

测量精度

±1%℃

分辨率

1℃

重复精度

±0.5 %

响应时间

20ms

信号处理

峰值、谷值、平均值,环境温度过高过低报警,单色、双色可切换,掉电保护等功能

输出

模拟量16bit输出(4mA~20mA、0mA~20mA、0V~5V、0V~10V可选)

模拟量12bit输出4mA~20mA

报警输出:上限、下限报警输出

PNP电平输出

RS485输出,可实现参数修改,数据记录和查询等功能

显示方式

LED

供电电源

DC(20~30)V,带过压、过流、短路保护,功耗:5W(24V@200mA)

内置EMI滤波器,可抗2500VDC脉冲群的干扰。

瞄准方式

内置可见高亮度绿灯或者目镜

使用环境

不带水冷:-30℃~+55℃,吹扫压力为0.1MPa,流量为6L/ min

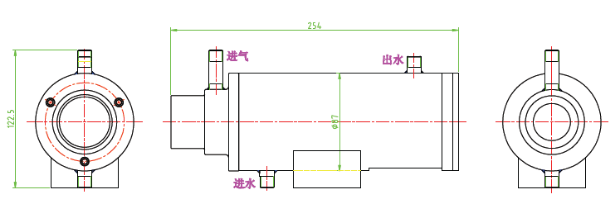

带水冷:-30℃~+120℃,冷却水压力为0.2MPa,流量为2L/min

防护等级

IP65
