高炉红外热像
    • 高炉红外热像
  • 产品信息

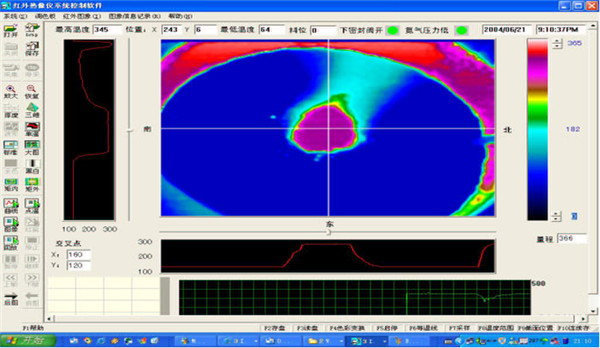

高炉红外热像仪是高炉红外摄像仪与十字测温装置的升级换代产品,摄像仪提供的是模拟温度场,十字测温也只能测量17点到21点的温度。而热像仪通过高灵敏度红外探测器,实时测温,测量数达到十万个温度点,温度分辨率可达到<0.5℃(200℃目标)。实时显示的测试数据反应了高炉内物料温度或高或低的变化,能精确测出炉顶物料的温度,直观的反应出炉内煤气流上升的高度(可取代传统的气体分析仪表)。这样,高炉内部燃烧情况的细微变化(特别对于物料的燃烧程度)可及时反应出来,再结合热像仪系统软件,能预测趋势、避免事故,减少燃料的消耗,为生产过程控制提供定量依据,可以提高生铁产量和质量,延长炉龄和节能。
产品特点如下:

1、采用国外进口的非制冷焦平面红外探测器,
2、实时动态红外成像、温度分辨率高、镜头视场范围大
3、探头罩防尘防堵,不用休风即可进行安装、更换
4、可长期存储、随时调用高炉运行历史记录
5、在线显示炉内煤气流分布状况
6、能够观察到探尺在炉内的工作状况

探测器    非制冷型微热敏电阻探测器

320×240 元素焦平面阵列

探测    波长814μm

帧频    50/60Hz

测温分辨率   0.1℃(在30℃时)

视场角    96°(H) ×72°(V) 64°(H) ×48°(V) 32°(H) ×24°(V)

空间分辨率   3mrad(毫弧度) 2mrad(毫弧度) 1mrad(毫弧度)

聚焦范围   50cm~无限远

图像显示

视频输出接口  视频NTSC PAL 制式

数字输出接口  14bit 50HZ

显示器    外置4 英寸高分辨率彩色液晶显示器(选配)

测量

温度范围     -201200℃,范围2

精度    ±2℃,±2%(读数范围)

温度A/D 转换  14比特全范围

自动室温补偿  内置

探测器补偿   周期性内置调整快门来实现

自动温度跟踪  全景式温度自动跟踪

测温范围调整  热像仪的测温范围内任意可选

温度显示   任意点温度显示,任意指定区域的最高、最低和平均温度显示

温度轮廓   任意指定线上的温度变化曲线

图像局部放大  2倍或4 倍放大,可任意移动放大区

冻结显示   任意时刻热像冻结显示

多幅热图显示  同时显示4 幅热图

发射率校正   实时、冻结和已记录热像的发射率都可校正

大气穿透率修正 自动,基于目标距离,大气温度及相对湿度
