玻璃液位视频测控系统
    • 玻璃液位视频测控系统
  • 产品信息



一、玻璃板宽和液位控制系统可用于:

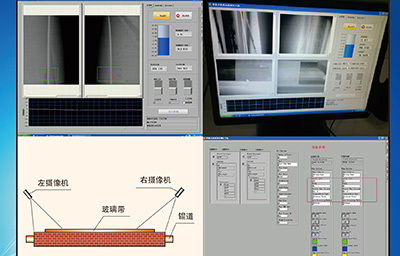

1. 浮法玻璃的锡槽内的玻璃带边测量,入口端流量闸板控制

2. 浮法玻璃锡槽出口端的板宽测量

3. 拉边器压边宽度监测

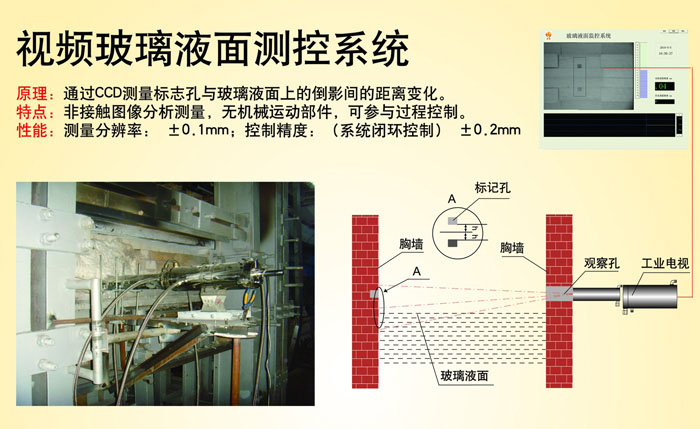

4. 玻璃、玻纤、显像管等玻璃熔窑的液位测量控制

5. 其他通过图像方式可以进行边缘与位置测量的场合



二、控制技术参数



Ø 1、软件算法精度 1/20象素(最高理论精度1/40象素)

Ø 2、玻璃板宽测量精度:±10mm

Ø 3、玻璃板宽调节精度:±10mm

Ø 4、玻璃板宽设定宽度:10005000mm

Ø 5、玻璃液面测量精度:0.2mm



三、可选的不同类型

1. 液位、流量控制、板宽测量的任何单一功能或全部选择

2. 监控及输出方式可分为

Ø 传统I/O方式,液位控制、板宽测量采用模拟量输出,流量控制采用开关量输出

Ø 控制输出量串行通讯方式

Ø 提供OPC SEVER通讯选项,方便与其他系统的通讯连接

Ø 本地控制或客户端计算机网络远程监控选项 (目前仅支持实时图像单一客户端访问,即两个以上客户端不能在同一时间访问)



四、控制器的特点

Ø 控制器软硬件适应性强,支持win9x/win2000/winxp/win2003

1. 提供图像保存、打印功能,用于故障分析

2. 支持远程调试功能

Ø 图像处理算法先进,可支持亚像素级检测处理。

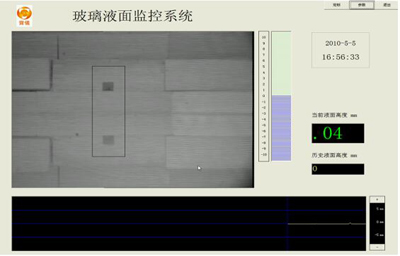

Ø 控制器能显示实时图像,所有参数均以字幕形式直观显示,包括:

1. 基准点的坐标

2. 玻璃带边沿坐标实测值并在图像上标记

3. 玻璃带中心偏差

4. 玻璃带宽度偏差

5. 闸板升降指示

6. 中心偏差报警

7. 宽度偏差报警
